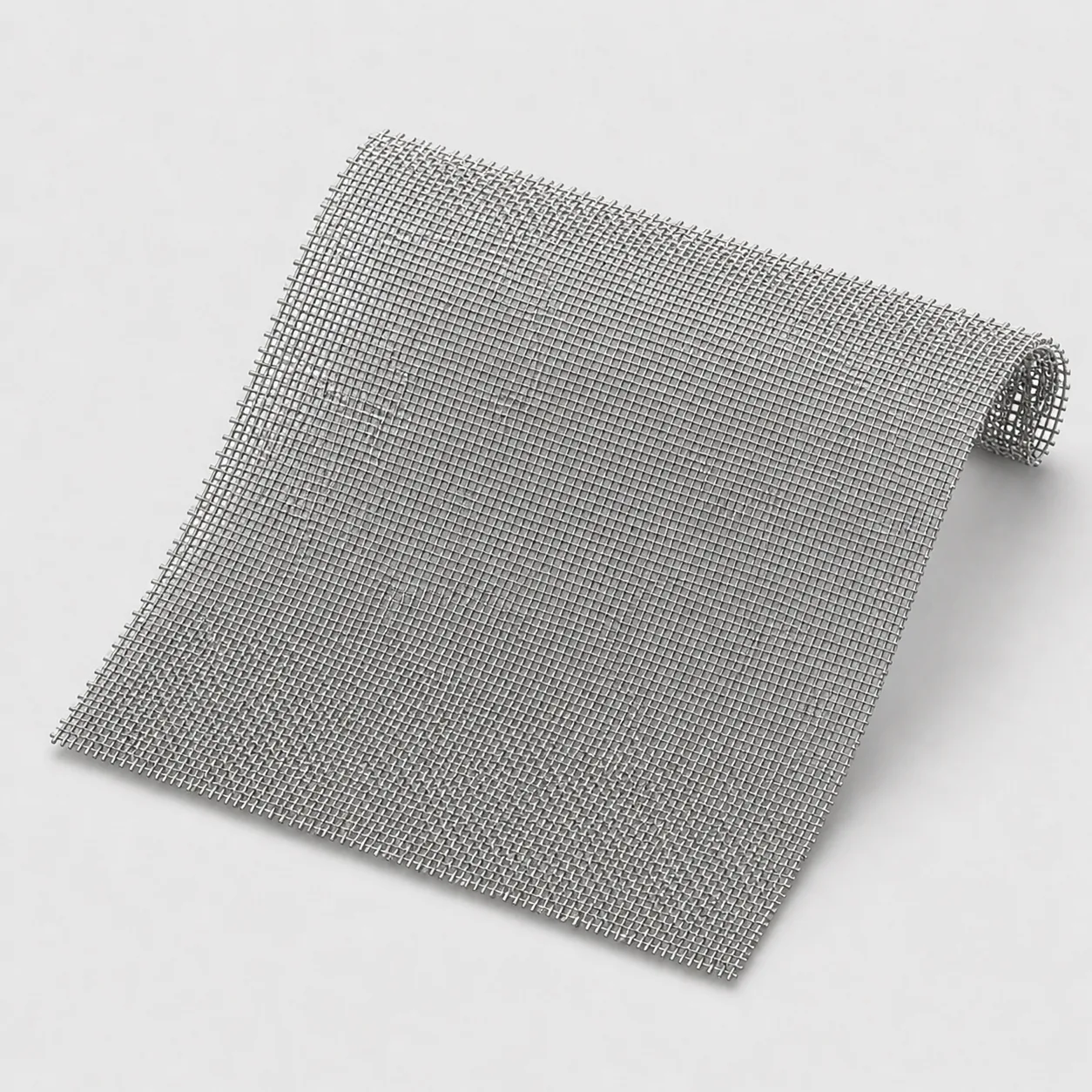

Нержавеющая фильтровая сетка галунного плетения

Что такое галунная фильтровая сетка

Галунная сетка изготавливается методом переплетения проволок основы и утка. При этом проволоки располагаются очень плотно: уток уплотняется, смещается и образует внутри полотна тонкие щелевые каналы. Поэтому сверху такая сетка выглядит почти сплошной, но при этом пропускает жидкость или газ и задерживает механические включения.

Именно внутренняя щелевая структура делает фильтровую сетку эффективной. Крупные частицы не застревают в поверхностных отверстиях так быстро, как в обычной сетке, а поток проходит через сложную систему внутренних каналов. За счёт этого полотно медленнее забивается, сохраняет стабильную фильтрацию и подходит для ответственных технологических процессов.

Где применяется фильтровальная сетка

Нержавеющая сетка для фильтров используется в системах, где требуется прочный и долговечный материал для механической очистки сред. Основные области применения:

— фильтрация воды в скважинах, водозаборах и насосных системах;
— очистка технических жидкостей, масел, эмульсий и растворов;
— фильтрация газов и газовых смесей;
— очистка расплавов и полимерных материалов;
— применение в экструдерах при производстве пластика и гранул;
— изготовление фильтрующих элементов, кассет, цилиндров, дисков и экранов;
— обезвоживание и сушка материалов;
— защита насосов от песка, гальки и мелких механических примесей;
— использование в нефтяной, газовой, химической и машиностроительной промышленности;
— комплектация оборудования для водоподготовки и грубой очистки воды.

Для скважин фильтровая сетка особенно полезна при работе в песчаных, галечных и мелкокомковатых грунтах. Она помогает снизить попадание абразивных частиц в насосное оборудование и продлить срок его службы.

Преимущества фильтровой сетки из нержавеющей стали

Нержавеющая фильтровальная сетка рассчитана на длительную эксплуатацию в сложных условиях. Её выбирают там, где важны коррозионная стойкость, стабильная тонкость фильтрации и устойчивость к давлению.

Основные преимущества:

— высокая точность механической фильтрации;
— плотная структура с нулевыми ячейками;
— устойчивость к перепадам давления;
— сохранение пропускной способности при загрязнении;
— коррозионная стойкость нержавеющей стали;
— возможность работы с водой, маслами, растворами, газами и расплавами;
— пригодность для изготовления фильтрующих элементов сложной формы;
— устойчивость к нагреву и регулярной очистке;
— длительный срок службы по сравнению с обычными сетками;
— поставка в рулонах, отрезках и раскрое под размеры заказчика.

Главное отличие от стандартной тканой сетки — более стабильная работа при фильтрации мелких загрязнений. Обычная сетка быстрее забивается частицами, которые остаются в открытых ячейках. В галунной сетке рабочие отверстия находятся внутри полотна, поэтому фильтрующая поверхность сохраняет эффективность дольше.

Тонкость фильтрации

Ключевой параметр фильтровой сетки — номинальная тонкость фильтрации. Она показывает, частицы какого размера сетка способна задерживать в рабочих условиях. В каталоге представлены варианты от тонкой фильтрации 5–6 мкм до более грубой фильтрации примерно 140–150 мкм.

Для подбора важно учитывать не только микронность, но и рабочую среду, давление, вязкость, температуру, загрязнённость потока и требуемую производительность. Чем меньше тонкость фильтрации, тем более мелкие частицы задерживает сетка, но тем выше сопротивление потоку и ниже удельная пропускная способность.

Для воды и скважин часто выбирают сетки с более крупной тонкостью фильтрации, чтобы сохранить нормальный водоприток. Для масел, гидравлических жидкостей, расплавов и технологических растворов могут потребоваться более тонкие полотна.

Виды переплетения фильтровой сетки

Фильтр-сетка из нержавейки выпускается в нескольких вариантах переплетения.

Полотняное переплетение, тип П.
Классический вариант, при котором проволоки основы и утка переплетаются по схеме 1:1. Такие сетки применяются для фильтрации воды, жидкостей, газов, обезвоживания и сушки. Они имеют хорошее соотношение прочности, стоимости и пропускной способности.

Саржевое одностороннее переплетение, тип С.
Более плотная структура, где поперечная проволока проходит через две продольные. Такая сетка тяжелее и плотнее полотняной, лучше подходит для более тонкой фильтрации и работы при повышенных нагрузках.

Саржевое двустороннее переплетение, тип СД.
Комбинированная структура с повышенной прочностью. Такие сетки используют там, где требуется не только фильтрация, но и высокая механическая устойчивость полотна.

На исходной странице эти типы обозначены как П, С и СД; для них описаны различия по схеме переплетения, плотности и прочности.

Материалы и марки стали

Фильтровые сетки изготавливаются из нержавеющей проволоки и некоторых цветных сплавов. Наиболее востребованы аустенитные нержавеющие стали 08Х18Н10, 12Х18Н9, 08Х18Н10Т, 12Х18Н10Т и их зарубежные аналоги AISI 304 и AISI 321. Эти материалы устойчивы к коррозии, подходят для работы с водой, паром, маслами, технологическими растворами и многими промышленными средами.

AISI 304 / 08Х18Н10 — универсальный вариант для воды, воздуха, нейтральных жидкостей и общепромышленных задач.

AISI 321 / 12Х18Н10Т — сталь с титаном, которую выбирают для условий с повышенной температурой, сваркой и более сложными эксплуатационными нагрузками.

Также возможны фильтровые сетки из никеля, латуни и других сплавов, если требуется специальная химическая стойкость, электропроводность или совместимость с рабочей средой. На странице указаны нержавеющие стали AISI 304/AISI 321, а также никель НП2 и латунь Л80 как используемые материалы.

Сетка для фильтрации воды и скважин

Фильтровая сетка для воды используется в скважинных фильтрах, обсадных трубах, насосных системах и водозаборном оборудовании. Её задача — задерживать песок, гравий, мелкие частицы грунта и другие включения, которые могут повредить насос или ухудшить качество воды.

При выборе сетки для скважины учитывают:

— гранулометрический состав грунта;
— глубину и дебит скважины;
— требуемую производительность водопритока;
— размер задерживаемых частиц;
— устойчивость сетки к коррозии;
— способ крепления на фильтровом каркасе;
— возможность обратной промывки и обслуживания.

Слишком мелкая сетка может снизить производительность скважины, а слишком крупная — пропустить песок и абразивные частицы. Поэтому оптимальный вариант подбирают по условиям водозабора и характеристикам грунта.

Сетка для экструдеров и расплавов

В экструдерах фильтровальная сетка применяется для очистки полимерных расплавов от твёрдых включений, нерасплавленных частиц, загрязнений и продуктов разложения. Она устанавливается в фильтрующий узел и защищает последующие элементы оборудования от засорения.

Для экструдеров особенно важны прочность, термостойкость и стабильность фильтрации. Сетка должна выдерживать давление расплава, температуру процесса и регулярную замену. Часто применяются пакеты из нескольких сеток разной плотности: крупная сетка выполняет опорную функцию, а мелкая отвечает за тонкую очистку.

Сетка для жидкостей, газов и масел

Нержавеющая сетка-фильтр подходит для очистки жидких и газообразных сред. Её применяют в фильтрах грубой и тонкой очистки, системах подготовки воды, масляных фильтрах, технологических линиях, сушильном оборудовании и установках для обезвоживания.

При подборе для жидкостей и газов учитывают:

— номинальную тонкость фильтрации;
— расход среды;
— вязкость и температуру;
— рабочее давление;
— химический состав среды;
— допустимое сопротивление потоку;
— требования к очистке и регенерации фильтра.

Для вязких сред и высоких расходов может потребоваться сетка с большей площадью фильтрации или установка нескольких фильтрующих элементов.

Стандарты и технические условия

Фильтровые сетки производятся по российским и международным стандартам. Основной стандарт для проволочных тканых фильтровых сеток — ГОСТ 3187-76. Он распространяется на сетки из низкоуглеродистой и высоколегированной стали, цветных металлов и сплавов, предназначенные для фильтрации, обезвоживания и сушки.

Для промышленных тканых сеток также применяются международные стандарты ASTM E2016, ASTM E2814 и ISO 4783. ASTM E2016 устанавливает термины, требования и допуски для промышленных тканых металлических сеток.

Для специальных условий могут применяться технические условия: ТУ 14-4-480-90, ТУ 14-4-432-94, ТУ 14-4-698-98, ТУ 14-4-742-94, ТУ 16.К71-144-91 и другие документы, указанные для отдельных типов сеток специального назначения.

Как выбрать фильтровую сетку

Чтобы купить фильтровую нержавеющую сетку без ошибки, нужно определить несколько параметров.

Тонкость фильтрации.
Главный показатель, который определяет размер задерживаемых частиц. Для тонкой очистки выбирают сетки с меньшим значением в микронах, для грубой фильтрации — с большим.

Тип плетения.
Полотняное плетение подходит для универсальных задач. Саржевое выбирают для более плотной структуры, тонкой фильтрации и повышенных нагрузок.

Марка стали.
Для воды и большинства нейтральных сред подходит AISI 304. Для температурных нагрузок, сварки и более сложных условий можно использовать AISI 321.

Рабочая среда.
Нужно учитывать, что фильтруется: вода, газ, масло, раствор, суспензия, расплав или агрессивная химическая среда.

Давление и расход.
Чем выше расход и вязкость среды, тем важнее площадь фильтрации и прочность полотна.

Формат поставки.
Сетка может поставляться в рулонах, отрезках, полосах, картах или раскраиваться под фильтрующий элемент.

Если известна только старая маркировка сетки, желательно дополнительно указать назначение, рабочую среду, требуемую тонкость фильтрации, размеры фильтра и условия эксплуатации.

Поставка, отмотка и раскрой

Фильтровальная сетка поставляется в рулонах, отрезках и раскрое по размерам заказчика. В каталоге представлены позиции с длиной рулона 15 и 30 м, а цена обычно указывается за 1 м² при покупке от рулона; также возможна отгрузка меньшей партии.

Для производства фильтров возможен раскрой на полосы, прямоугольные карты, диски и заготовки. Такой формат удобен для изготовления скважинных фильтров, сменных кассет, фильтрующих цилиндров, экранов и технологических вставок.

При заказе желательно указать тип сетки, тонкость фильтрации, переплетение, марку стали, ширину, длину, количество квадратных метров и требования к раскрою.

Купить фильтровую нержавеющую сетку

В каталоге можно купить фильтровую нержавеющую сетку галунного плетения для воды, скважин, насосного оборудования, жидкостей, газов, масел, суспензий, расплавов и экструдеров. Доступны полотняные и саржевые сетки, рулоны, отмотка и раскрой по размерам.

Цена фильтровой сетки зависит от тонкости фильтрации, типа плетения, диаметра проволоки, марки стали, плотности полотна, объёма заказа и формата поставки. Для расчёта стоимости укажите рабочую среду, требуемую тонкость фильтрации, размеры и количество материала. Специалист поможет подобрать сетку под фильтр, скважину, экструдер или промышленное оборудование.
