Нержавеющий сетчатый рукав для фильтров, каплеуловителей и промышленного оборудования

Что такое рукавная сетка

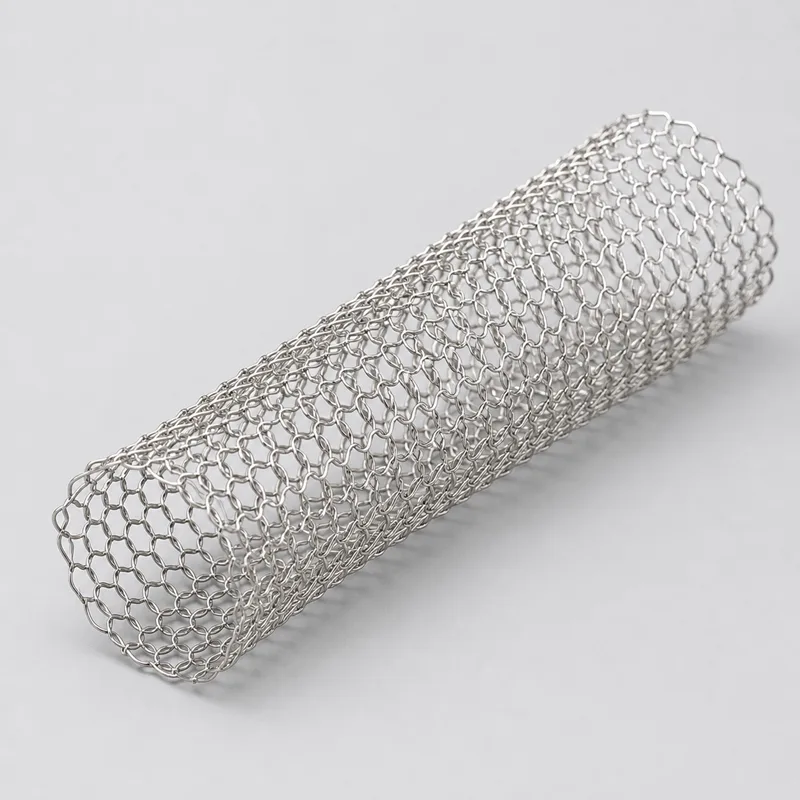

Рукавная сетка представляет собой металлическое полотно, связанное в виде трубки. Такая конструкция похожа на технический трикотаж: проволока образует петли, которые соединяются между собой и формируют гибкий сетчатый цилиндр. Благодаря этому рукав можно сжимать, растягивать, гофрировать, укладывать слоями и использовать в составе фильтрующих пакетов.

В зависимости от задачи сетчатый рукав может применяться как самостоятельный элемент или как исходная заготовка для дальнейшей переработки. Из него изготавливают фильтры, насадки, сетчатые вставки, каплеуловители, осушающие элементы, защитные оболочки и изделия специальной формы.

По конструкции рукав отличается от сварной трубы и от обычной тканой сетки. Он не имеет жёсткого каркаса, но сохраняет форму за счёт переплетения проволоки. Это делает материал удобным для оборудования, где важны эластичность, виброустойчивость и способность работать при переменных нагрузках.

Материал: нержавеющая проволока 12Х18Н9 / AISI 304

Для производства сетчатого рукава применяется нержавеющая проволока марки 12Х18Н9, близкая по свойствам к AISI 304. Такая сталь обладает хорошей коррозионной стойкостью, устойчивостью к влаге, газовым средам, маслам, нефтепродуктам и многим технологическим воздействиям.

Нержавеющее исполнение особенно важно для фильтрации и газожидкостных процессов. Рукав может контактировать с влажными средами, конденсатом, технологическими газами, каплями жидкости, маслами и продуктами переработки. Обычная углеродистая сталь в таких условиях быстро корродирует, а нержавейка сохраняет рабочие свойства значительно дольше.

Для стандартных изделий на странице указана проволока диаметром 0,3 мм и ширина рукава в сплющенном состоянии 100 мм. Также возможно изготовление сетчатых рукавов по индивидуальным параметрам, если требуется другой размер, исполнение или конструкция изделия.

Где применяется сетчатый рукав

Нержавеющий сетчатый рукав используется в промышленности как фильтрующий, разделительный, осушающий и защитный материал. Основные направления применения:

— изготовление многослойных фильтров;
— фильтрация жидкостей и технологических растворов;
— очистка газов от капельной влаги и механических частиц;
— улавливание капель жидкости в газовых потоках;
— осушение и сепарация газожидкостных сред;
— производство демистеров и каплеуловителей;
— применение в нефтегазовой отрасли;
— использование в металлургическом оборудовании;
— комплектация химических и технологических установок;
— изготовление сетчатых насадок, вставок и защитных оболочек;
— работа в системах, где присутствуют вибрации, нагрев и агрессивные среды.

В нефтегазовой и химической промышленности рукавная сетка часто применяется как материал для улавливания мелкодисперсной влаги, тумана, аэрозолей и капель, которые необходимо отделить от газового потока. В фильтрующих узлах рукав может использоваться в несколько слоёв, повышая площадь контакта и эффективность отделения примесей.

Рукав сетчатый для фильтрации

Одно из основных назначений сетчатого рукава — производство фильтрующих элементов. Гибкая сетчатая структура позволяет формировать цилиндрические, многослойные и объёмные фильтры, которые задерживают механические частицы, капли жидкости и загрязнения в газовых или жидких потоках.

В отличие от плоской сетки, рукав удобен для изготовления элементов круглого сечения. Его можно надевать на каркас, уплотнять, складывать слоями или использовать как внешний защитный слой фильтра. Такая конструкция востребована в фильтрах для жидкостей, газов, масел, технологических растворов и промышленных сред.

При выборе рукава для фильтрации важно учитывать диаметр проволоки, плотность вязания, количество слоёв, рабочую среду, температуру, давление, требуемую степень очистки и способ установки в оборудование.

Рукав для каплеуловителей и демистеров

Сетчатый рукав из нержавеющей стали подходит для изготовления каплеуловителей — элементов, которые отделяют капли жидкости из газового потока. Когда поток проходит через объёмную сетчатую структуру, мелкие капли сталкиваются с проволокой, укрупняются и стекают вниз. Такой принцип используется в сепараторах, колоннах, аппаратах газоочистки и технологических установках.

Для демистеров важны химическая стойкость материала, способность выдерживать температуру, устойчивость к вибрациям и сохранение структуры при длительной работе. Нержавеющий сетчатый рукав хорошо подходит для таких задач благодаря эластичности, стойкости к коррозии и возможности формировать плотные многослойные элементы.

Стандартный, гофрированный и модернизированный рукав

В каталоге представлены стандартный нержавеющий сетчатый рукав и гофрированный вариант. Стандартный рукав используется как универсальная заготовка для фильтров, сетчатых вставок и промышленных элементов. Гофрированный рукав отличается более выраженной объёмной формой, повышенной упругостью и удобством применения в конструкциях, где требуется дополнительная площадь контакта или более стабильная форма.

Модернизированные исполнения подбираются по задаче: они могут отличаться плотностью, геометрией, формой укладки, степенью гофрирования или рабочими характеристиками. Если стандартный типоразмер не подходит, рукав можно изготовить по индивидуальным параметрам заказчика. На странице указаны ТУ 26-02-354-85 для стандартного рукава и ТУ 26-02-1099-89 для гофрированного изделия.

Преимущества нержавеющего сетчатого рукава

Сетка рукавная из нержавеющей стали сочетает гибкость, прочность и устойчивость к сложным условиям эксплуатации. Её выбирают для оборудования, где обычные плоские сетки или жёсткие фильтрующие элементы не обеспечивают нужную форму, ресурс или технологичность.

К основным преимуществам относятся:

— бесшовная цилиндрическая конструкция;
— высокая коррозионная стойкость;
— устойчивость к агрессивным средам и газам;
— работа при повышенных температурах;
— устойчивость к вибрациям;
— эластичная структура;
— стойкость к маслам и нефтепродуктам;
— возможность применения в многослойных фильтрах;
— удобство изготовления нестандартных фильтрующих элементов;
— поставка в бухтах для промышленного использования.

Благодаря этим свойствам рукав сетчатый нержавеющий применяется как долговечный расходный и конструкционный материал для фильтрации, сепарации и защиты оборудования.

Как выбрать сетчатый рукав

Чтобы купить сетчатый рукав, подходящий под конкретную задачу, нужно определить несколько параметров.

Материал проволоки. Для большинства промышленных задач используется нержавеющая сталь 12Х18Н9 / AISI 304. Она подходит для влажных, газовых, масляных и умеренно агрессивных сред.

Диаметр проволоки. Влияет на прочность, гибкость, массу и срок службы рукава. Чем толще проволока, тем выше механическая устойчивость, но ниже эластичность.

Ширина в сплющенном состоянии. Этот параметр помогает оценить фактический размер рукава и подобрать изделие под каркас, фильтр или посадочное место.

Исполнение. Стандартный рукав подходит для универсальных задач, гофрированный — для конструкций, где важна объёмность, упругость и увеличенная рабочая поверхность.

Рабочая среда. Нужно учитывать контакт с водой, газом, маслом, конденсатом, паром, химическими веществами, нефтепродуктами или абразивными частицами.

Формат поставки. Рукав поставляется в бухтах, поэтому важно заранее рассчитать необходимую длину и минимальный объём заказа.

Если изделие требуется для конкретного фильтра, сепаратора или каплеуловителя, желательно передать чертёж, образец старого рукава, размеры каркаса, рабочую среду и условия эксплуатации.

Поставка в бухтах

Сетчатый рукав поставляется не отрезками, а бухтами. На странице указано, что стандартная поставка выполняется бухтами по 100–300 м, диаметр бухты составляет примерно 40–50 см, перед транспортировкой бухта обвязывается шпагатом и упаковывается в полиэтилен. Минимальный заказ — 100 погонных метров, отмотка рукава не производится.

Такой формат удобен для предприятий, которые регулярно используют сетчатый рукав в производстве фильтров, каплеуловителей, насадок и сменных элементов. Поставка бухтами снижает количество стыков, упрощает хранение и позволяет использовать материал в серийном производстве.

Изготовление по индивидуальным параметрам

Если стандартный рукав не подходит по ширине, плотности, форме или условиям эксплуатации, можно заказать изготовление по индивидуальным параметрам. Для расчёта обычно указывают материал проволоки, диаметр проволоки, ширину рукава в сплющенном состоянии, требуемую длину, тип исполнения, рабочую среду, температуру, давление и назначение изделия.

Индивидуальное изготовление особенно актуально для ремонтных предприятий, производителей фильтров, нефтегазового оборудования, металлургических установок и технологических линий, где требуется точное соответствие старому изделию или чертежу.

Купить рукав сетчатый нержавеющий

В каталоге можно купить нержавеющий сетчатый рукав для фильтрации жидкостей и газов, улавливания капель, осушения, изготовления многослойных фильтров, демистеров, каплеуловителей и промышленных сетчатых элементов. Доступны стандартные и гофрированные исполнения, поставка бухтами, а также изготовление по индивидуальным характеристикам.

Цена сетчатого рукава зависит от типа исполнения, диаметра проволоки, ширины в сплющенном состоянии, длины бухты, марки стали, объёма заказа и требований к изготовлению. Для расчёта стоимости укажите нужный тип рукава, количество метров, рабочую среду и назначение изделия. Специалист поможет подобрать подходящий вариант под фильтр, сепаратор, каплеуловитель или технологическое оборудование.
