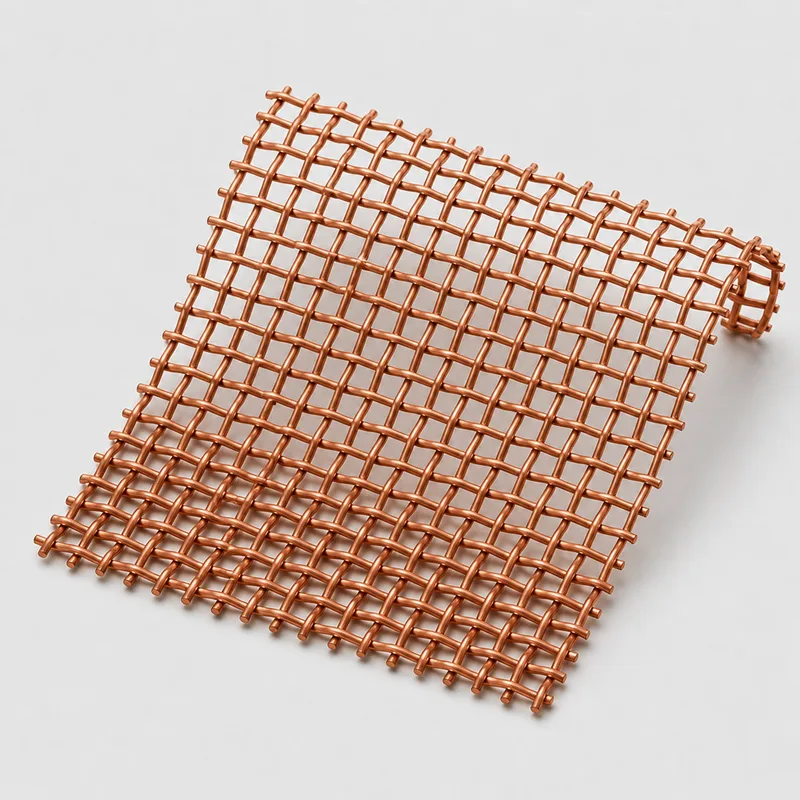

Медная сетка для экранирования электромагнитных полей

Что такое медная экранирующая сетка

Сетка медная тканая изготавливается методом переплетения продольных и поперечных проволок. Проволоки располагаются перпендикулярно друг другу и образуют квадратные ячейки. Такая структура позволяет получить гибкое, прочное и удобное в работе полотно, которое можно крепить на стены, потолки, перегородки, фасады, корпуса оборудования или использовать в составе фильтров и экранов.

Для экранирования чаще всего применяются мелкоячеистые сетки. Чем меньше размер ячейки, тем выше способность полотна ослаблять высокочастотные электромагнитные поля. Но при выборе важно учитывать не только ячейку, но и диаметр проволоки, качество контакта между полотнами, площадь покрытия, наличие проёмов, дверей, окон, вентиляции и других участков, через которые может проходить сигнал.

Материал: медная проволока М1

Для производства экранирующих сеток используется медная проволока марки М1. Это технически чистая медь с высокой электропроводностью, хорошей пластичностью и устойчивостью к атмосферной коррозии. Материал легко режется, изгибается, фиксируется на основании, соединяется пайкой, механическим крепежом или токопроводящими элементами.

Медь М1 подходит для задач, где важны проводимость, стабильный электрический контакт и долговечность экранирующего слоя. При эксплуатации в сухих помещениях сетка сохраняет рабочие свойства длительное время. Со временем на поверхности меди может появляться естественное потемнение или патина, что не всегда ухудшает функциональность, но для ответственных экранирующих систем важно сохранять надёжный контакт в местах соединений.

Размеры ячеек и типоразмеры

В каталоге представлены медные сетки с разными размерами ячейки и диаметрами проволоки. Наиболее востребованные типоразмеры для экранирования:

— сетка медная 0,3×0,1 мм;
— сетка медная 0,56×0,15 мм;
— сетка медная 1×0,16 мм.

Первое значение указывает размер ячейки, второе — диаметр проволоки. Сетка с меньшей ячейкой обычно лучше подходит для высокочастотных помех и более плотного экранирования. Сетка с более крупной ячейкой удобна там, где нужно сохранить лучшую воздухопроницаемость, обзорность или снизить вес конструкции.

Стандартная ширина полотна обычно составляет 1 м. Поставка возможна в рулонах, отрезках, а также с раскроем под размеры заказчика.

Как работает экранирование медной сеткой

Экранирующая сетка работает как проводящий барьер. Электромагнитная волна, встречая медное полотно, частично отражается, частично рассеивается и ослабляется. При правильном монтаже сетка может стать частью экранирующей оболочки помещения или оборудования.

Для хорошего результата важно соблюдать несколько условий:

— сетка должна перекрывать защищаемую поверхность без разрывов;
— соседние полотна нужно соединять с нахлёстом;
— места стыков должны иметь надёжный электрический контакт;
— проёмы, двери, окна и вентиляция требуют отдельного экранирующего решения;
— экранирующий контур должен быть заземлён по проекту;
— крепёж, ленты, шины и соединительные элементы должны сохранять проводимость.

Даже качественная медная сетка не даст ожидаемого эффекта, если полотна смонтированы с зазорами, не соединены между собой или не образуют единого проводящего контура. Поэтому для сложных объектов — лабораторий, серверных, медицинских, измерительных и промышленных помещений — желательно заранее выполнить технический расчёт и проект экранирования.

Где применяется медная сетка для экранирования

Медная тканая сетка применяется в задачах, где необходимо снизить уровень электромагнитных помех или защитить чувствительное оборудование. Основные направления использования:

— экранирование помещений от электромагнитного излучения;
— защита серверных, лабораторий, технических комнат и рабочих зон;
— изготовление экранов для радиоэлектронной аппаратуры;
— защита измерительных приборов и чувствительных датчиков;
— снижение влияния Wi-Fi, Bluetooth, мобильной связи и радиочастотных помех;
— экранирование стен, потолков, перегородок и фасадных конструкций;
— изготовление корпусов, кожухов, вставок и защитных экранов;
— применение в системах связи, электронике, приборостроении и научных установках;
— декоративная отделка с дополнительными экранирующими свойствами.

Сетка также может использоваться в бытовых и дизайнерских проектах: для декоративных панелей, интерьерных вставок, экранов, перегородок и элементов отделки. Медное полотно выглядит эстетично и хорошо сочетается с деревом, стеклом, камнем, бетоном и тёмными металлами.

Преимущества медной экранирующей сетки

Медная сетка сочетает высокую проводимость, гибкость и удобство монтажа. Её выбирают там, где требуется создать экранирующую поверхность без использования тяжёлых листовых материалов.

К основным преимуществам относятся:

— высокая электропроводность меди;
— способность ослаблять электромагнитные и радиочастотные поля;
— гибкость и малый вес по сравнению с листовой медью;
— удобство монтажа на стены, потолки, перегородки и оборудование;
— возможность отделки поверх сетки штукатуркой, краской, панелями или обоями;
— воздухо- и светопроницаемость;
— возможность раскроя, пайки, гибки и соединения с токопроводящими элементами;
— привлекательный внешний вид для технических и декоративных решений;
— поставка в рулонах, отрезках и индивидуальном раскрое.

Как выбрать медную сетку для экранирования

Чтобы купить медную сетку для экранирования, нужно определить задачу и условия применения. Для предварительного подбора учитывают несколько параметров.

Размер ячейки. Чем меньше ячейка, тем плотнее экран и тем лучше сетка подходит для высокочастотных помех. Для более простых задач можно использовать сетку с крупной ячейкой.

Диаметр проволоки. Более толстая проволока повышает механическую прочность и устойчивость полотна. Более тонкая проволока делает сетку гибкой и лёгкой.

Площадь покрытия. Для экранирования помещения важно учитывать стены, потолок, пол, проёмы, двери, окна, вентиляционные каналы и места ввода коммуникаций.

Схема монтажа. Эффективность зависит от нахлёстов, контактов, крепления, токопроводящих соединений и заземления.

Формат поставки. Для больших поверхностей удобны рулоны, для локальных экранов — отрезки или раскрой по размерам.

Если задача связана с точным уровнем ослабления электромагнитного поля, лучше использовать проектный расчёт. Сетка является важной частью экранирующей системы, но итоговый результат определяется всей конструкцией.

Монтаж медной сетки

Медную сетку можно крепить на стены, потолки, каркасы, панели, корпуса приборов и другие основания. Для помещений полотно обычно укладывают с нахлёстом, фиксируют механически или с помощью строительных составов, а затем закрывают отделочным слоем. Возможна отделка штукатуркой, краской, гипсокартоном, декоративными панелями или обоями.

Особое внимание нужно уделить стыкам. Полотна должны быть соединены между собой так, чтобы сохранялась электрическая непрерывность. Для этого применяют нахлёст, пайку, зажимы, медные шины, токопроводящие ленты или другой крепёж, подходящий для конкретного проекта. Контур экранирования должен быть подключён к заземлению в соответствии с требованиями электробезопасности.

Для вентиляционных отверстий, дверей, окон и кабельных вводов применяют отдельные решения: экранирующие решётки, прокладки, проводящие уплотнители и специальные проходные элементы. Без обработки таких зон общий уровень защиты может заметно снизиться.

Производство и стандарты

Медная сетка производится на ткацком оборудовании из круглой проволоки. Проволоки основы и утка переплетаются между собой, образуя ровные квадратные ячейки. Для сеток из цветных металлов применяется ГОСТ 6613-86, а отдельные типоразмеры могут выпускаться по техническим условиям.

При заказе важно уточнить размер ячейки, диаметр проволоки, ширину рулона, длину полотна, марку меди, формат поставки и требования к упаковке. Для серийных задач можно подобрать готовую сетку со склада, для нестандартных проектов — заказать раскрой или изготовление под конкретные параметры.

Купить медную сетку для экранирования

В каталоге можно купить медную сетку для экранирования помещений, приборов, оборудования и технических зон. Доступны рулоны, отрезки и раскрой по индивидуальным размерам. Сетка подходит для промышленных, инженерных, лабораторных, строительных и декоративных задач.

Цена медной сетки зависит от размера ячейки, диаметра проволоки, марки материала, объёма заказа и формата поставки. Для расчёта стоимости укажите нужный типоразмер, количество квадратных метров, способ поставки и город доставки. Специалист поможет подобрать сетку под задачу, рассчитать метраж и предложить оптимальный вариант по цене и срокам отгрузки.
